Trafod on seadmed, mis muundavad vahelduvvoolu elektrienergia ühelt pingetasemelt teisele magnetvälja abil, seejuures pinge sagedus ei muutu. Trafo valikul ja selle karakteristikute arvutamisel on aluseks nimisuurused. Trafode kasutusalad on peamiselt seal, kus on tarvis pinget suurendada selleks, et vähendada voolutugevust nt. elektrijaamades või pinge alandamiseks, et vähendada voolutugevust nt. alajaamades ja keevitusaparaatides. Trafo peab tagama tarbijate katkematu elektrivarustuse. Selleks peab trafode arv ja võimsus olema juba projekteerimisel valitud õigesti, tehniliselt ja majanduslikult põhjendatult. Töökindluse tagamiseks on vaja trafo valikul arvestada tarbija iseloomu.

Pakume oma tootevalikus nii õli- kui ka epoksiidvaigust isolatsiooniga kuivtrafosid.

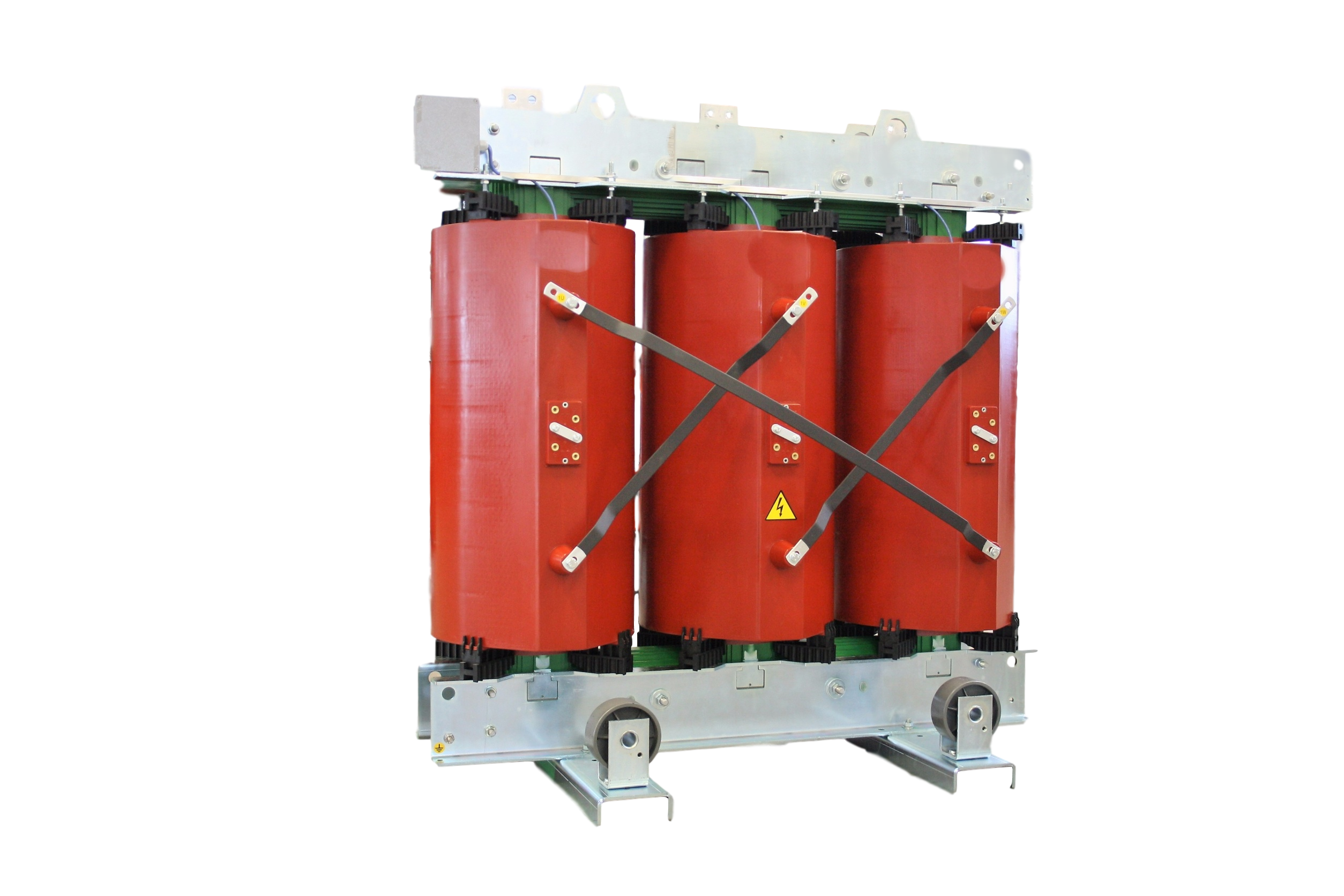

KUIVTRAFOD

Kuivatatud valatud vaiguga trafodes väldib primaar- ja sekundaarmähise täielik kapseldamine epoksüvaiguga niiskuse tungimist mähistesse. Valatud vaik pakub väga head kaitset ebasoodsate keskkonnatingimuste eest. Need trafod võivad töötada 100% niiskuse juures ilma häireid saamata.

Kuivtrafode mähised on epoksiidi sisse valatud. See väldib niiskuse tungimist mähistesse. Valatud vaik pakub väga head kaitset ebasoodsate keskkonnatingimuste eest. Tänu kõrgekvaliteedilisele isolatsioonimaterjalile on mähised mittehügroskoopsed ja trafo saab sisse lülitada ilma eelkuivatamiseta ka pärast pikaajalist hooldust. Kvaliteetse isolatsioonimaterjali tõttu pole kuivtrafo elektrikaare poolt praktiliselt süttiv, spetsiaalseid tulekaitsemeetmeid pole vaja.

Kuivtrafod on väikeste kadudega, madala elektromagnetilise väljaga ning mõõtudelt kompaktsed. Nad taluvad võrreldes õliisolatsiooniga trafodega paremini lühiajalist ülekoormust. Pikaajaliste ülekoormuste korral on vajalik lisajahutus. Kuivtrafod on õlitrafodega võrreldes 10…15% kallimad ja neid kasutatakse ennekõike tuleohtlikes kohtades, sest nende põlemiskoormus on väiksem kui õlitrafol.

• Nimivõimsus 50 kVA kuni 30 MVA
• Isolatsioonitase kuni 52 kV
• Nimisagedus 50 või 60 Hz
• Paigaldus sisetingimustesse
• E2, C2, F1, E3, C4 sertifitseeritud
• Ladustamis ja paigaldustemperatuur -25°C kuni +40°C (eritellimusel-60°C)
• Niiskustaluvus kuni > 95%
• Lisakorpuse kaitseklass kuni IP54
• Garantii 24 kuud

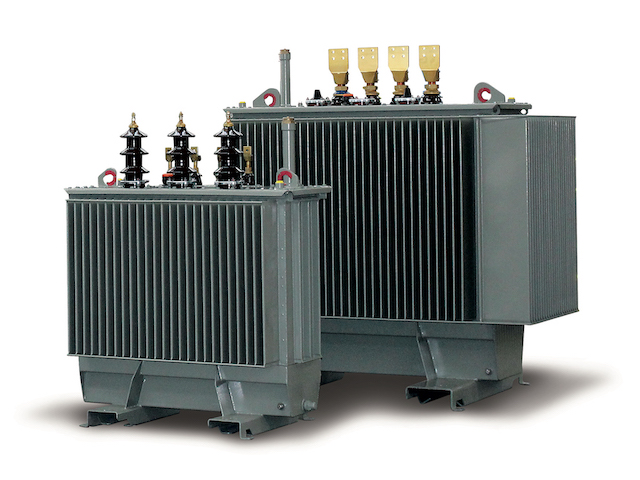

ÕLITRAFOD

Õlitrafode eeliseks on suur töökindlus rasketes keskkondades, pikk eluiga, soodsam hind ja minimaalne hooldusvajadus. Õlitrafode puhul on kõige levinum hermeetiliselt suletud konstruktsioon, mis tähendab, et paak on täielikult täidetud õliga ja temperatuuri muutumisest põhjustatud õli mahu muutused kompenseeritakse lainelisete radiaatoritega. Hermeetiline konstruktsioon takistab hapniku ja niiskuse mõju õli dielektrilistele omadustele. Nii on trafo isolatsiooni vananemine väga aeglane ja trafo eluiga võib olla väga pikk.

• Nimivõimsus kuni 50 MVA
• Isolatsioonitase kuni 170 kV
• Nimisagedus 50 või 60 Hz
• Isolatsioonivedelik mineraalõli
• Hermeetiliselt suletud või paisupaagiga
• Tavapärased või vähendatud kaod
• Keskkonna temperatuur -40°C kuni +40°C (eritellimusel -60°C)
• Välisseinad on kaitstud veekindla värviga RAL 7031 või RAL 7033, värvipaksusega vähemalt 120 mikronit, mis sobib kõige rangematele keskkonnatingimustele
• Paigaldus nii sise- kui välistingimustesse kuni kaitseastmeni IP54
• Suure võimsusega jahutusvalikud, näiteks ONAN, ONAF, OFAF või OFWF
• Suur valik tarvikuid
